Non riesco a raggiungere il gateway

Ciao a tutti,

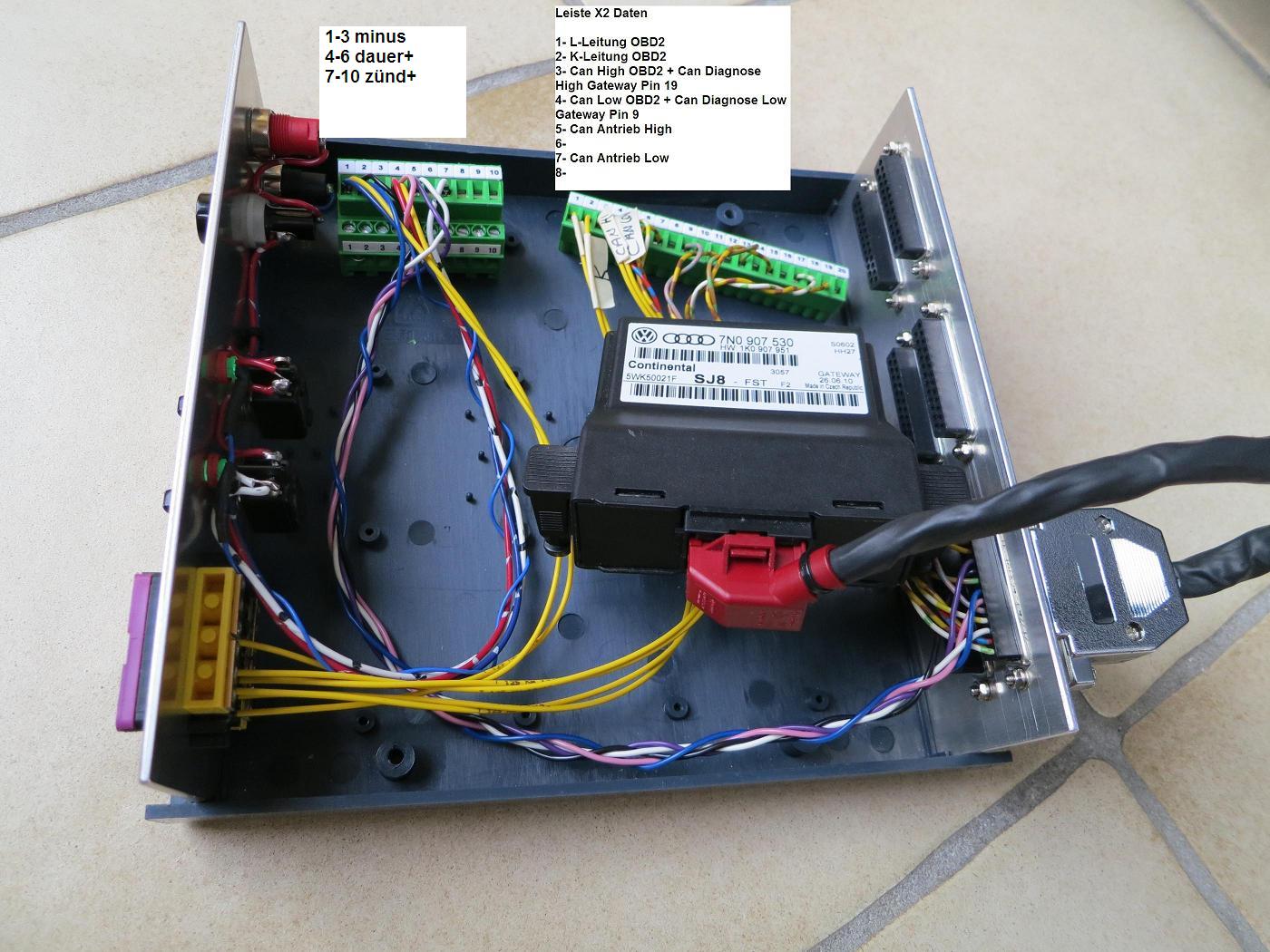

Ho costruito un dispositivo con cui, in futuro, vorrei collegare e diagnosticare il tachimetro e altre centraline direttamente sulla scrivania. Inizialmente, volevo accedere al gateway tramite VCDS, ma non ci riesco. La centralina non risponde.
Il gateway è collegato come segue:
Pin 1: Alimentazione continua.
Pin 2: Alimentazione continua.
Pin 9: Connessione diagnostica CAN bus (Low) + Pin 6: CAN Low (OBD2).
Pin 11: Massa -
Pin 12: Massa -
Pin 19: Connessione diagnostica CAN High + OBD2, pin 14.

OBD2.
Pin 4: Massa -
Pin 16: alimentazione continua.

Il gateway è del modello VW 7N0 907 530.

In questa configurazione, il gateway dovrebbe essere raggiungibile, giusto? Qualcuno potrebbe dire qualcosa a riguardo ?

Saluti,
Arth.

Citazione:

OBD2 Pin 4: Massa - Pin 16 Alimentazione continua

Non hai collegato il CAN.

Hai dimenticato di scriverlo o la tua domanda era una battuta?

L'OBD Can è collegato ai pin 9 e 19 del gateway. La domanda non è affatto una battuta, sto cercando di stabilire una connessione con il gateway.

Ora ho capito cosa intendevi, i pin OBD2 erano inclusi nella lista sopra. Purtroppo, hai invertito le lettere H e L.

Cordiali saluti, Rainer.

Grazie Rainer, un ottimo aiuto! Questo è tutto. E finalmente posso continuare. Super forum, super amministratore
