Beitrag12-08-2023, 13:23    Titel: Es können nur drei Nachrichten gesendet werden Antworten mit Zitat

Ich verwende KCANMonitor, Version RKS+CAN 2.70, Build 403.

Ich habe ein paar CAN Nachrichten aufgezeichnet und möchte diese nun wieder auf den CAN Bus ausgeben.

Dazu verwende ich "View" --> "Send and Replay". Anschliessend die Funktion "Import Frame List" und kann die txt Datei mit den aufgezeichneten Nachrichten einlesen.

Wenn ich nun auf die Funktion "Single" klicke, sehe ich im Fenster "Trace and Monitor", dass eine Nachricht gesendet wurde. Auch unten in der Fusszeile vom Fenster sehe ich, dass beim Feld "Tx:" der Zähler um eins inkrementiert wird. Dies kann ich solange wiederholen, bis ich dreimal die Funktion "Single" verwendet habe. Jeder weitere Klick auf den Button "Single" zeigt keine Wirkung.

Erst wenn ich Disconnect und anschliessend wieder Connect vom Interface verwende, kann ich wieder drei weitere Nachrichten senden.

Auch wenn ich die Funktion "Send All" verwende, werden nur drei Nachrichten gesendet.

Ist das Problem bekannt? Ich wollte noch eine ältere Version von KCANMonitor ausprobieren, aber leider finde ich keinen passenden Download Link.

Können Sie mir weiterhelfen?

Nachtrag vom 12.08.2023 16:26: Das Problem tritt nur dann auf, wenn ich das Kabel "RKS+CAN" nicht mit dem CAN Bus vom Fahrzeug verbunden habe oder das Fahrzeug bereits längere Zeit (ca. 2 Minuten abgestellt ist). Das Problem tritt zum Beispiel auf, wenn das Kabel "RKS+CAN" via USB A Stecker am Notebook angeschlossen ist, aber der OBD2 Stecker vom "RKS+CAN" Kabel mit nichts verbunden ist.

Warum hört dann das KCANMonitor Programm nach drei gesendeten Nachrichten auf, weitere Nachrichten zu senden? Das verstehe ich nicht...


Zuletzt bearbeitet am 12-08-2023, 20:39, insgesamt 2-mal bearbeitet.
Nach oben CAN Hacker - Profil anzeigen Private Nachricht senden
CAN-Diagnose
Administrator
Administrator
Avatar-CAN-Diagnose

CAN Hacker seit: 07.06.2011
Beiträge: 550
Karma: +27 / -0   Danke, gefällt mir!
Wohnort: Ländle



apt_apt gefällt das.
Beitrag13-08-2023, 10:07    Titel: Es können nur drei Nachrichten gesendet werden Antworten mit Zitat

Hi,

es sind keine diesbezüglichen Probleme bekannt.
Mache mal einen Screenshot wo man sieht was senden willst.

Der Software ist eigentlich egal ob am Interface ein Auto angesteckt ist oder nicht. Sie muss einfach nur mit dem Interface kommunizieren können. Speisung des Interface erfolgt bei intaktem Interface über USB oder Diagnoseport (Dioden).

Meine Vermutung geht daher eher in Richtung Schäden durch Masseschleife oder irgendwelchen Standby-Funktionen vom Laptop bzw. USB.

LG, Rainer
Dipl.-Ing. (FH) Rainer Kaufmann - Embedded @ Kaufmann Automotive GmbH
CANhack.de System RKS+CAN: CAN-Bus Interface


Zuletzt bearbeitet am 13-08-2023, 10:10, insgesamt 1-mal bearbeitet.
Nach oben CAN Hacker - Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen
apt_apt



CAN Hacker seit: 12.08.2023
Beiträge: 5
Karma: +1 / -0   Danke, gefällt mir!


Kostenloser Account, kein CAN Entwicklungs-Support

CAN-Diagnose gefällt das.
Beitrag13-08-2023, 15:10    Titel: Es können nur drei Nachrichten gesendet werden Antworten mit Zitat

Hallo Rainer

Danke, dass du dir für mein Anliegen Zeit nimmst.

Zitat:
Mache mal einen Screenshot wo man sieht was senden willst.


Im Anhang findest du die TXT Datei mit den aufgezeichneten CAN Bus Nachrichten. Ich habe diese aufgezeichnet, indem ich das Interface "RKS+CAN" mit dem Antriebs-CAN Bus verbunden habe (dazu habe ich den Multiplexer verwendet).

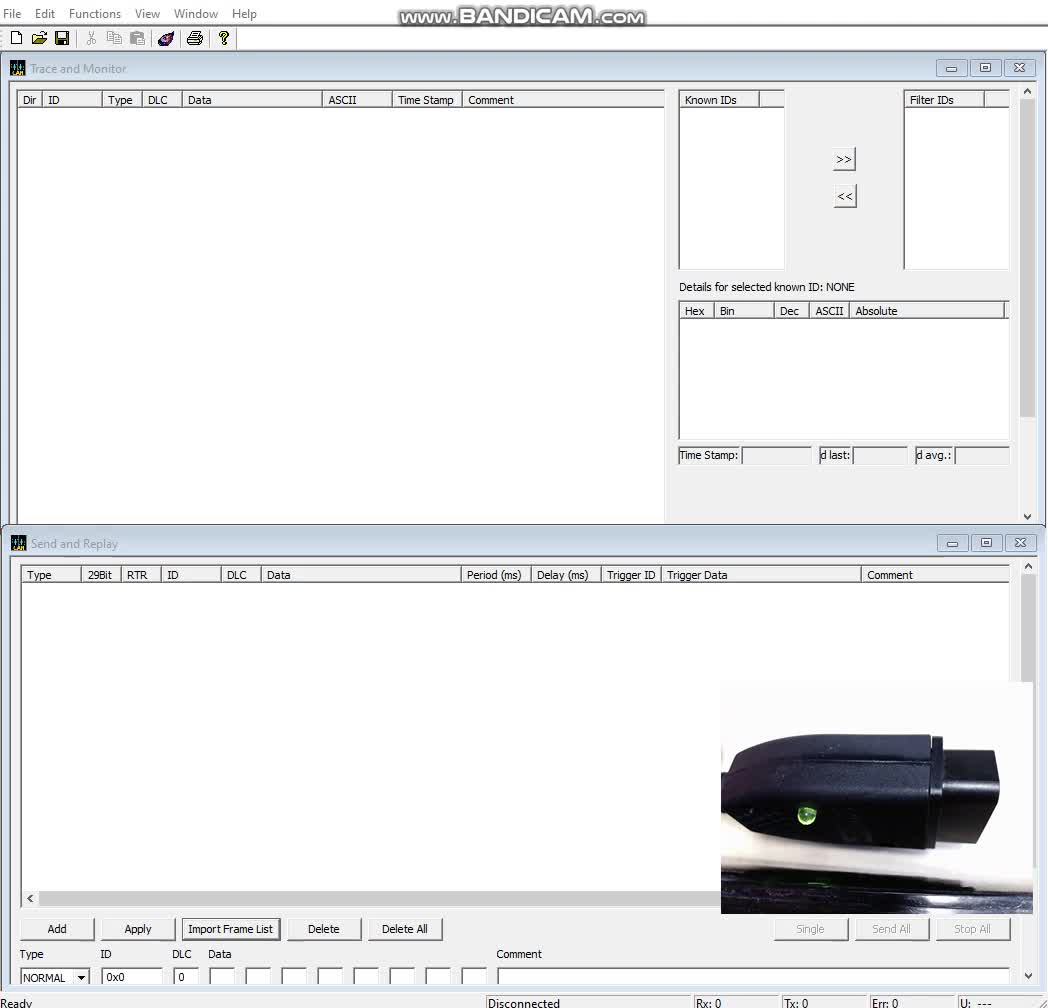

Zudem habe ich dir ein Video gemacht, damit du sehen kannst, wie sich das Problem äussert. Das Interface "RKS+CAN" ist bei dem Test nicht mit einem CAN Bus verbunden.

Man kann im Video gut erkennen, dass die Diode vom Interface "RKS+CAN" zuerst grün leuchtet, bis zu dem Zeitpunkt, wo ich die Funktion "Connect CAN Interface" verwende. Anschliessend blinkt diese abwechslungsweise rot und organge. Das Intervall Muster ist:

lange orange
lange rot
lange orange
lange rot
lange orange
kurz rot

Dieses Muster wiederholt sich solange, bis ich zum vierten Mal auf den Knopf "Single" klicke. Beim vierten Klick auf den Knopf "Single" sieht man, dass die Diode in der Farbe Orange verharrt, der Tx-Zähler nicht um 1 inkrementiert und im Fenster "Trace and Monitor" keine vierte Nachricht ankommt.

Ich habe das Interface noch mit einem Notebook eines Freundes ausprobiert. Aber auch mit dem Notebook des Freundes, kann ich nur drei Nachrichten senden. Also dasselbe Verhalten wie mit meinem Notebook.

Hast du eine Idee, welche Einstellung ich ändern kann, um das Problem zu beheben?



Es können nur drei Nachrichten gesendet werden - Es können nur drei Nachrichten gesendet werden.mp4
 Beschreibung:
 Video, welches den Problemfall dokumentiert.
 Dateigröße:  2,83 MB
 Angeschaut:  182 mal




Test CAN Bus Nachrichten.txt
 Beschreibung:
 Es können nur drei Nachrichten gesendet werden
Es können nur drei Nachrichten gesendet werden
Download
 Dateiname:  Test CAN Bus Nachrichten.txt
 Dateigröße:  3,21 KB
 Heruntergeladen:  200 mal


Zuletzt bearbeitet am 13-08-2023, 15:15, insgesamt 2-mal bearbeitet.
Nach oben CAN Hacker - Profil anzeigen Private Nachricht senden
CAN-Diagnose
Administrator
Administrator
Avatar-CAN-Diagnose

CAN Hacker seit: 07.06.2011
Beiträge: 550
Karma: +27 / -0   Danke, gefällt mir!
Wohnort: Ländle



Beitrag16-08-2023, 6:19    Titel: Es können nur drei Nachrichten gesendet werden Antworten mit Zitat

Hi,

die LEDs zeigen an, dass Sendefehler auf dem CAN auftreten. Es wird gar nichts gesendet und auch nirgendwo etwas empfangen.

Zitat:
Hast du eine Idee, welche Einstellung ich ändern kann, um das Problem zu beheben?

Den CAN so anschliessen/konfigurieren, dass der Bus funktioniert. icon_wink.gif

Was Du machst, ist wie ein Festnetztelefon ohne Telefonkabel wählen lassen und sich dann wundern, dass es "Fehler" anzeigt...

Viele Grüsse, Rainer
Dipl.-Ing. (FH) Rainer Kaufmann - Embedded @ Kaufmann Automotive GmbH
CANhack.de System RKS+CAN: CAN-Bus Interface
Nach oben CAN Hacker - Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen
apt_apt



CAN Hacker seit: 12.08.2023
Beiträge: 5
Karma: +1 / -0   Danke, gefällt mir!


Kostenloser Account, kein CAN Entwicklungs-Support

Beitrag17-08-2023, 4:24    Titel: Es können nur drei Nachrichten gesendet werden Antworten mit Zitat

Hoi Rainer

Zitat:
Was Du machst, ist wie ein Festnetztelefon ohne Telefonkabel wählen lassen und sich dann wundern, dass es "Fehler" anzeigt...


Danke für deine Beurteilung. Somit ist mein Versuchsaufbau, indem ich das Interface "RKS+CAN" nirgends anschliesse, nicht gültig. Dem war ich mir nicht bewusst. Somit frage ich mich, was es minimal braucht, damit der Versuchsaufbau gültig ist.


Wäre folgender Versuchsaufbau gültig?

  • 2 Meter langes Kabel an Multiplexer CAN High Anschluss (blauer Lamellenstecker Anschluss) verbinden

  • 2 Meter langes Kabel an Multiplexer CAN High Anschluss (blauer Lamellenstecker Anschluss) verbinden

  • die beiden Enden der zwei CAN Bus Kabel mit einem 120 Ohm Widerstand verbinden

  • Interface "RKS+CAN" an blauem weiblichen OBD2 Stecker des Multiplexer verbinden.

  • Botschaften, welche in der Datei «Test CAN Bus Nachrichten.txt» gespeichert sind, mit "Send and Replay" wiedergeben


Sollte dieser Versuchsaufbau deiner Meinung nach erfolgreich sein?
