Kann mein Gateway nicht erreichen



Neues Thema beginnen Auf Beitrag antworten Weitergeben, Thema teilen Lesezeichen setzen Druckansicht CANhack.de - Übersicht » CAN-Bus Allgemein
Autor Nachricht
p4pe512
Gast







Kostenloser Account, kein CAN Entwicklungs-Support

Beitrag06-12-2013, 15:16    Titel: Kann mein Gateway nicht erreichen Antworten mit Zitat

Hallo Leute,

habe hier ein Gerät gebastelt womit ich später das Tacho und andere Steuergeräte am Tisch anschliessen und diagnostizieren will. Nun wollte ich zunächst das Gateway per VCDS erreichen, das gelingt aber nicht. Das Steuergerät meldet sich nicht.
Das Gateway ist folgendermassen angeschlossen:
Pin 1 Dauerplus
Pin 2 Dauerplus
Pin 9 Can Bus Low Diagnoseanschluß + OBD2 Can Low Pin 6
Pin 11 Masse -
Pin 12 Masse -
Pin 19 Can Bus High Diagnoseanschluß + OBD2 Can High Pin 14

OBD2
Pin 4 Masse -
Pin 16 Dauerplus

Das Gateway ist von VW 7N0 907 530.

In dieser Konstellation sollte das Gateway eigentlich ansprechbar sein oder ? Kann vielleicht jemand dazu was sagen icon_smile.gif

Gruß,
Arth

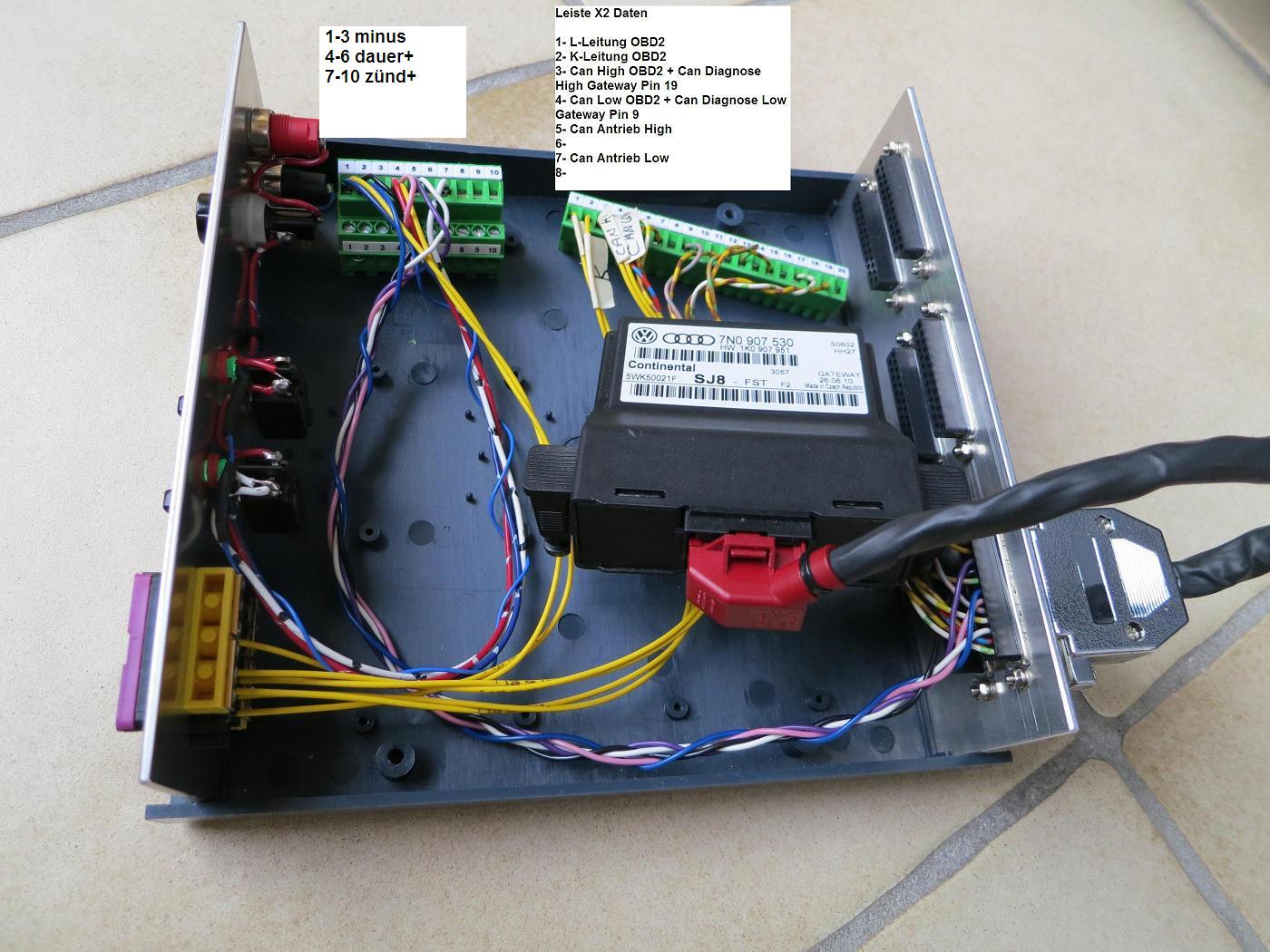

 Beschreibung:
 Verkabelung meines CAN-Gateway
Verkabelung meines CAN-Gateway
Download
 Dateiname:  Zeichnung11.JPG
 Dateigröße:  212,35 KB
 Heruntergeladen:  2845 mal
Nach oben
CAN-Diagnose
Administrator
Administrator
Avatar-CAN-Diagnose

CAN Hacker seit: 07.06.2011
Beiträge: 448
Karma: +18 / -0   Danke, gefällt mir!
Wohnort: Ländle



Beitrag06-12-2013, 19:38    Titel: Kann mein Gateway nicht erreichen Antworten mit Zitat

Zitat:
OBD2
Pin 4 Masse -
Pin 16 Dauerplus

Du hast kein CAN angeschlossen. icon_gowell.gif

Hast Du vergessen das zu schreiben oder war Deine Frage ein Scherz?
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
CANhack.de CAN-Bus Interface RKS+CAN kaufen: CAN-USB Interface
Nach oben CAN Hacker - Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen
p4pe512
Gast







Kostenloser Account, kein CAN Entwicklungs-Support

Beitrag06-12-2013, 20:30    Titel: Kann mein Gateway nicht erreichen Antworten mit Zitat

Lieber Leser, Du hast keine ausreichenden Rechte um weiter zu lesen, weiter hier.


Zuletzt bearbeitet am 06-12-2013, 20:30, insgesamt 1-mal bearbeitet.
